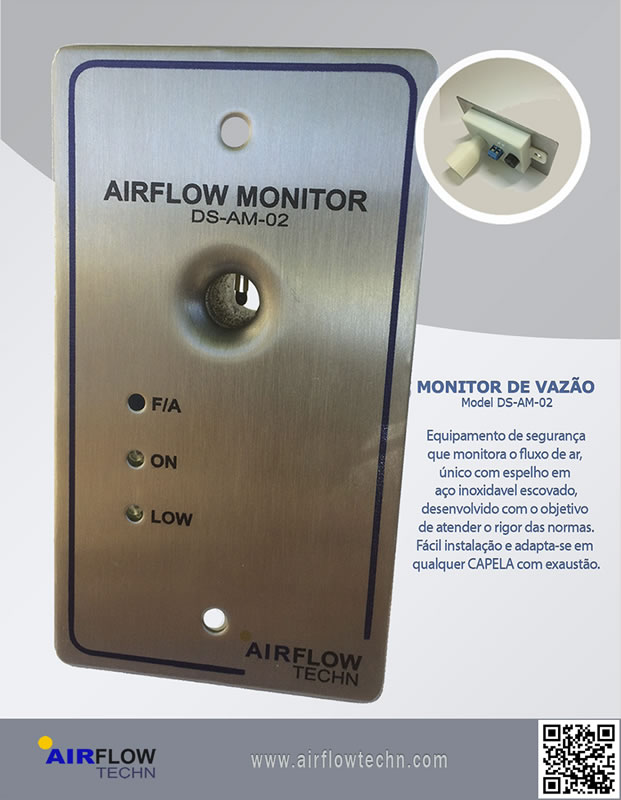

MONITOR DE VAZÃO MODELO DS-AM-02

O monitor de velocidade de ar AIRFLOW MONITOR modelo DS-AM-02 marca Airflowtechn®  embora tenha a simplicidade em sua essência, trás o melhor da engenharia tecnológica, possui sensor térmico de fio quente de alta precisão, que possibilita detectar fluxos de ar baixíssimos, instalado do lado externo da capela sendo internamente conectado via tubo flexível. O sensor de temperatura constante é um dispositivo que mede a variação do fornecimento de ar e transfere para os indicadores visuais de LED com função incorporado do alarme. O monitor apresenta outras características como: calibração e montagem simplificadas.

Projetado para um monitoramento altamente eficiente com funções básicas: Ajustes fino (F/A), luz de LED verde sinalizadora em operação (ON) e a luz de LED vermelha sinalizadora (LOW).

O monitor de vazão modelo DS-AM-02 após 03 segundos ligado, automaticamente faz uma varredura em seu sistema microprocessado e detecta as funcionalidades indicados pela luz de LED verde acesa que indica normalidade, caso houver interrupção no fluxo a luz de LED vermelha pisca e, imediatamente, o equipamento emitirá um alerta sonoro.

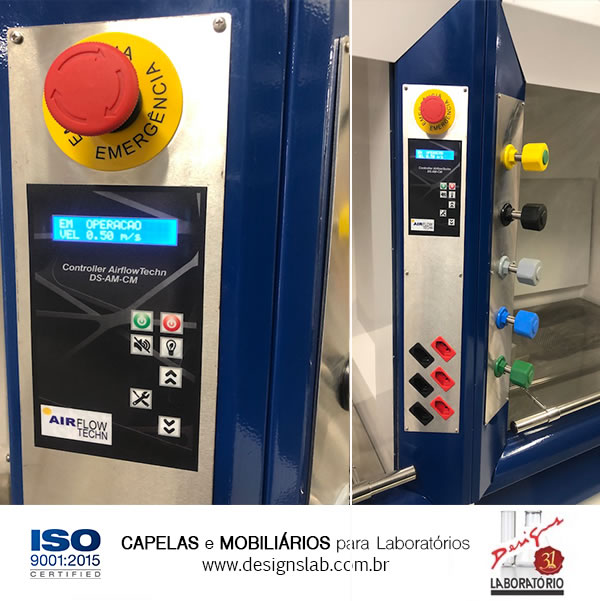

CONTROLADOR ELETRÔNICO VAV MODELO DS-AM-CP

A AirflowTechn®  traz inovação no controlador digital modelo DS-AM-CM um avançado periférico modular microprocessado, que fornece a capacidade de monitorar e controlar todos os componentes eletrônicos da capela, a principal novidade é a capacidade de controlar a velocidade de até cinco ventiladores de exaustão e um de insuflamento de ar no mesmo módulo,  todos inseridos no sistema VAV.

        O Painel do comando com display de toques capacitivo, permite  os usuários interajam intuitivamente com todas as funções do sistema elétrico/mecânico da Capela. Entre as características, destacam-se:

  • Permite ligar e desligar os exaustores;

  • Permite ligar ou desligar uma luz interna;

  • Monitor de fluxo de ar com sistema de alerta integrado e ajustável, em condição de falha, visual e sonoro; Alerta de abertura da janela guilhotina (Alarme de "faixa alta" é causado pelo vidro deslizante com abertura maior que o considerado seguro e “faixa baixa” devido à queda de velocidade do ar resultante de falha);

  • Sistema integrado de VAV (velocidade variável de ar), o hardware realiza o controle automático de velocidade do exaustor, monitorando e ajustando constantemente os dados de sensores na Capela; O microcontrolador realiza os ajustes necessários, com os cálculos em tempo real, base nas variações de posição da janela guilhotina, aumenta ou diminuiu o fluxo de ar definidos para garantir a operação na velocidade correta, mantendo a segurança do operador e a economiza de energia.

  • Botão de parada de emergência, tipo Pânico, cogumelo vermelho à prova de falhas;

  • Ativar ou desativar a “Purga” é possível programar após o desligamento da Capela os intervalos no tempo de operação do exaustor;

  • Sensor de presença com a função de monitorar o movimento na face da Capela para a economia de energia, caso não houver movimentação, após 5 minutos automaticamente a luz se apaga e o vidro guilhotina desliza para a posição fechada (este último apenas quando o módulo DS-AM-CP3, opcional, estiver instalado;

  • Funções extras adicionadas, interruptor para ativar ou desativar sistema de lavagem com água no sistema de dutos e acionar o sistema de insuflamento de ar;
